Einbau einer LED-Unterwasserbeleuchtung
Nachdem ich zuhause den Hausgang mittels superheller LEDs beleuchtet
hatte bin ich auf die Idee gekommen diese LEDs am Boot für eine
kleine Unterwasserbeleuchtung zu verwenden.
Mein Gedanke war die LEDs in ein halbrundes Kunststoff-Vollmaterial einzubetten und dies an das Heck des Bootes zu kleben.
Leider erwies sich die Materialbeschaffung als sehr schwierig, ein 30mm
Halbrundprofil oder auch ein gleich starkes Vollrundmaterial war leider
in keinen der besuchten Baumärkte aufzutreiben. Deshalb habe ich
auf ein 30mm ABS-Rohr mit ca. 3mm Wandstärke zurückgegriffen,
welches ich mit der Dekupiersäge der Länge nach entzwei
gesägt habe. Die Enden wurden dann mit einer ABS-Platte
verschlossen.
Da ich für die Spanungsversorgung der LEDs immer entsprechende
Konstantstromquellen verwende und bei einer LED-Spannung von 3,1V und
einer Bordspannung von 12V mit diesen immer nur 3 LED in Reihe zu
betreiben sind, mußte ich ein Vielfaches von 3 unterbringen.

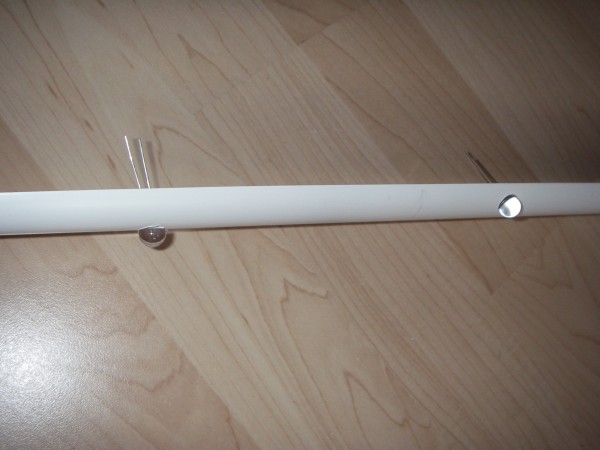

Ich habe mich pro Seite für 3 blaue LEDs horizontal nach achtern
und für 3 weiße LEDs schräg nach unten entschieden.

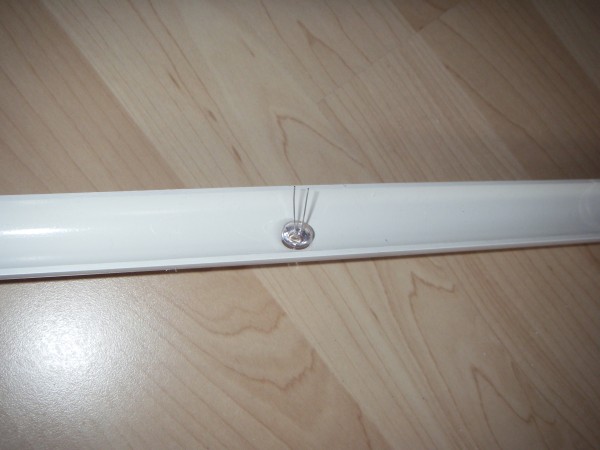

Dementsprechend habe ich die Löcher für die 10mm LEDs
gebohrt. Der Bohrer wurde so gewählt, daß die LEDs
spielfrei mit leichter Kraft in das Bohrloch gesteckt werden konnten.
Zusätzlich wurden die LEDs mit Sekundenkleber eingeklebt. Dabei
ist zu beachten, daß der Kleber wirklich überall hinkommt,
damit hier später kein Wasser eindringt.
Nach dem Einkleben der LEDs wurden die LEDs verdrahtet. Es wurden
die drei weissen und die drei blauen LEDs in Reihe geschaltet. Der
Pluspol wurde verbunden, die beiden Minuspole nach aussen geführt.
Dies ist deshalb notwendig, weil die verwendeten LED-Stromquellen einen
durchgeschleusten Plus haben und die Regelung des Stromes (auf 20mA)
über die Minusleitung geschieht.

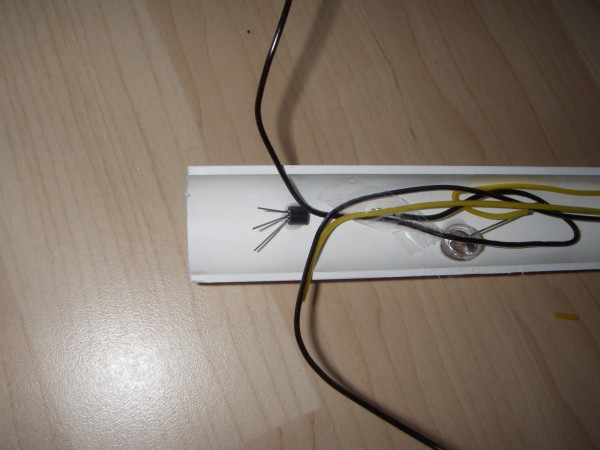

Am äussersten Punkt der Leiste wurde ein 1-wire Temperatursensor eingeklebt.
(der Dreibeiner, welcher aussieht wie ein Transistor)

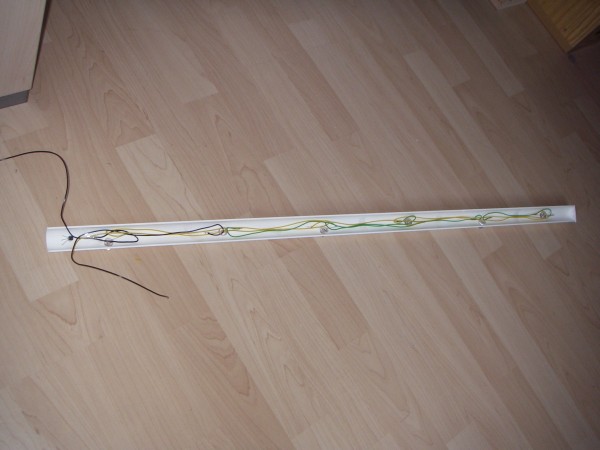

Und hier die ganze, fertig verdrahtete Leiste:

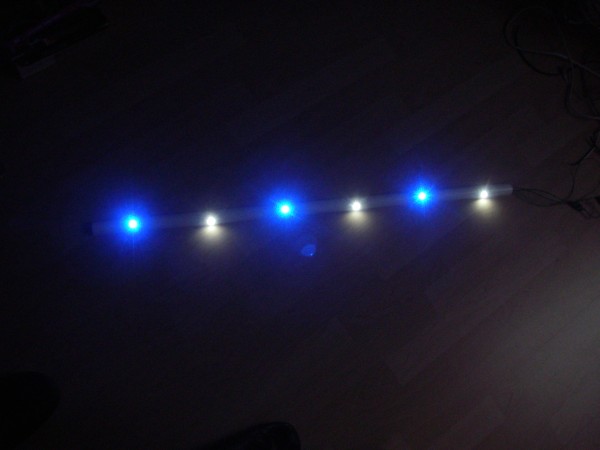

Schaut schon mal gar nicht so schlecht aus...
Um die Abdichtung gegen eindringendes Wasser zu optimieren und auch
kein Kondenswasser entstehen zu lassen, wollte ich erst die komplette
Leiste mit Silikon etc. ausfüllen. Da die Leiste damit aber
ziemlich schwer geworden wäre und es ziemlich lange gedauert
hätte bis dies durchgehärtet ist, habe ich sie mit einem
Gemisch aus Silikon und zerriebenen Styropor gefüllt. Wichtig ist
dabei, dass um die LEDs, sprich die Öffnungen im Rohr und auch an
den Enden und bei der Kabeldurchführung die Dichtmasse
lückenlos ist. Die Styroporkugeln sind nur dort eingebracht, wo
keine Abdichtung nötig ist. Noch ein Hinweis! Ich würde das
Rohr heute nicht mehr mit Silikon auffüllen, sondern mit auch hier
Sika etc. verwenden. Ich hatte aber bereits das billigere Silikon
eingekauft, als ich auf den Trick mit den eingestreuten Styropor
gekommen bin.
Nachdem alles gut durchgehärtet war, habe ich die Glaskörper
der LEDs bis auf das Rohr abgeschliffen. Zuerst mit dem
Bandschleifer, dann mit 600 Naßschleifpapier bis der
Glaskörper wieder gut durchsichtig war. Nach Abschluß dieser
Schleifarbeiten, war nicht mal mehr mit dem Fingernagel eine Stufe
zwischen ABS und LED zu spüren. Das mach das spätere Reinigen
wesentlich leichter.
Diese Leisten wurden dann mit einer entsprechenden Klebemasse (Sika
etc.) an den zuvor entfetteten Rumpf geklebt und rings um mit einer
sorgfältigen Fuge abgedichtet. Durch die große
Klebefläche sollte die Leiste sicher halten, kann aber
nötigenfalls mittels eines Drahtes wieder vom Rumpf abgelöst
werden. Wichtig war für mich kein Loch in den Spiegel boren
zu müssen und die Spielerei auch wieder leicht entfernen zu
können.
Die Kabel habe ich durch bereits für das Echolot vorhandene
Bohrungen im Spiegel geführt. Die vier
LED-Konstantstromquellen befinden sich im Boot in einem kleinen
wasserdichten Verteilerkasten.
Die drei Kabel der 1-wire Temperatursensoren gehen zum entsprechenden Verteilerkasten der 1-wire Komponenten und von dort zum Bord-PC

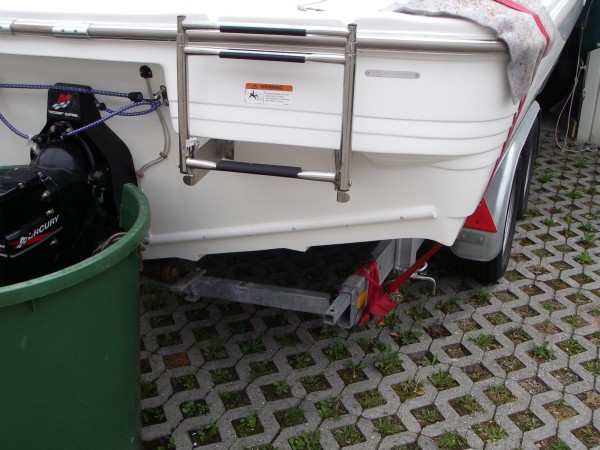

Die Leiste am Boot:

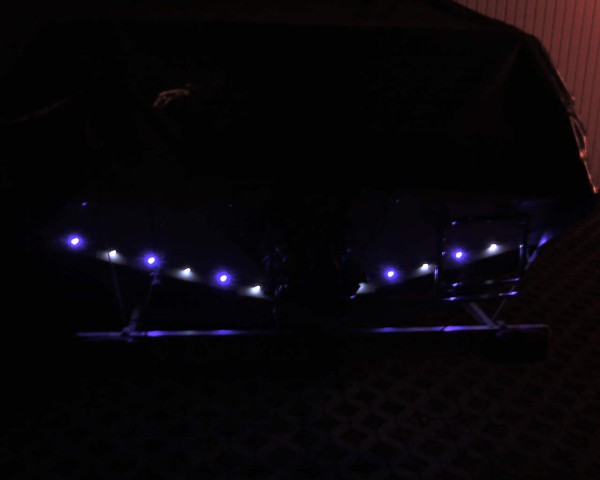

Und hier bei Nacht:
Solle es Probleme mit eindringenden Wasser geben, so werde ich mich
erneut auf die Suche nach entsprechenden Vollmaterial machen. Dann
werden nur Löcher für die LEDs gebohrt und kleine
Kanäle für die Kabel eingefräst. Diese Löcher
und Kanäle können dann mit der entsprechenden Dichmasse
sicherlich leichter als mit der o.g. Methode abgedichtet werden. Aber
ich denke es hält auch so.
Mittlerweile hat der erste Test im (Rhein-)Wasser stattgefunden - ich
bin begeistert. Die Optik sieht sehr toll aus. Die blauen, nach hinten
strahlenden LEDs geben ein super Licht, welches noch in ca. 1,5m
Abstand zur LED als Lichtschein im Wasser gut erkennbar ist. Auf die
Optik im klaren kroatischen Wasser bin ich sehr gespannt.
Die Dichtigkeit war bisher kein Problem.

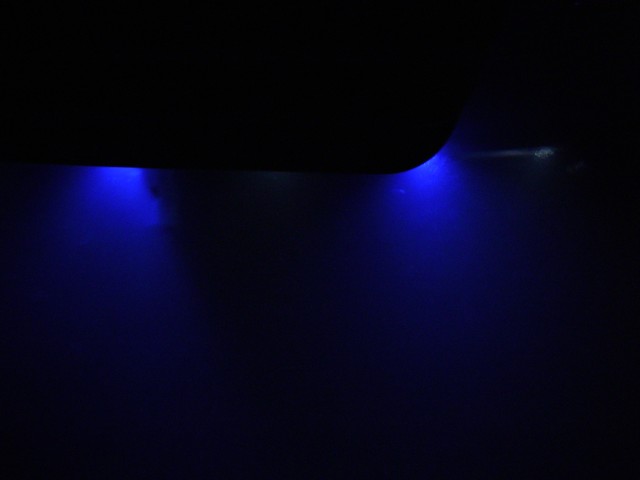

Hier der Blick von oben auf die Wasserfläche.
Die Kamera gibt das wahre Bild leider nur eingeschränkt wieder. In Echt ist es viel beeindruckender.
